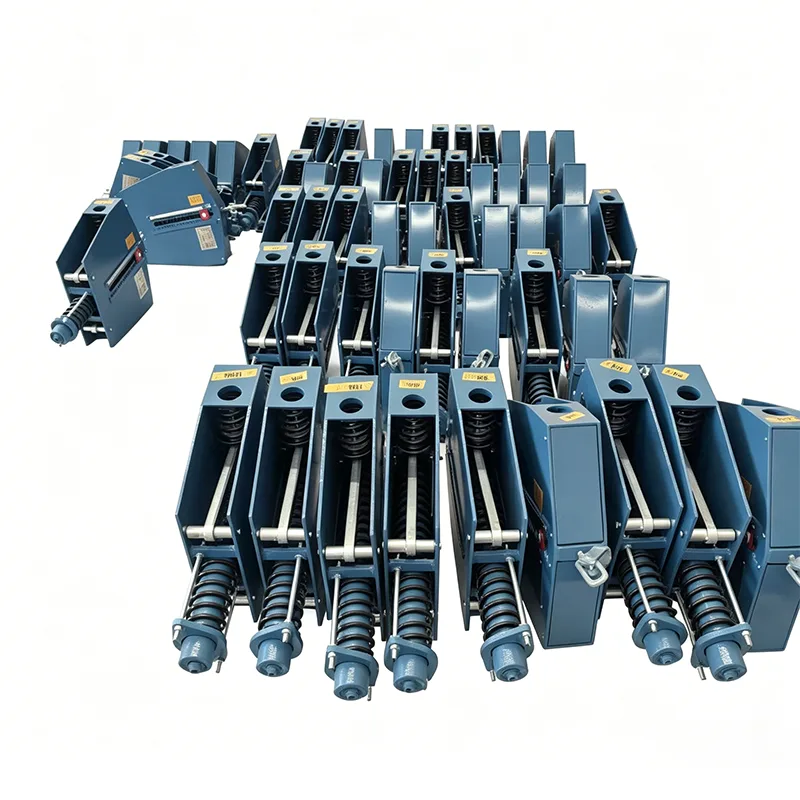

En los complejos sistemas de tuberías de vapor, agua, gases de combustión, aire y carbón pulverizado de las centrales térmicas, el desplazamiento térmico de las tuberías provocado por cambios drásticos de temperatura es un peligro oculto fundamental que amenaza la seguridad del sistema. Respaldado por 14 años de acumulación técnica en el campo de soporte de tuberías, Yangzhou Tianshun Pipeline Technology Co., Ltd. ha desarrollado especialmente un soporte de resorte constante para plantas de energía térmica para condiciones de trabajo de energía térmica. Diseñado según el principio de equilibrio de momento, este producto proporciona una fuerza de soporte constante y continua cuando se produce un desplazamiento térmico vertical en las tuberías, absorbe y compensa eficazmente la tensión de desplazamiento, evita que las tuberías y los equipos conectados se dañen por una tensión adicional y garantiza el funcionamiento seguro a largo plazo de las centrales eléctricas.
| Tabla de especificaciones de suspensión de resorte constante | Ejemplo |
| Modelo / Serie | PH, LH, CA, CS, TH |
| Capacidad de carga (en funcionamiento) | 0,1 kN - 500 kN |
| Viajes totales | 50 mm, 100 mm, 200 mm, 400 mm |
| Viaje real | Hasta 600 mm |
| Desviación de carga (tolerancia) | ±5% (Estándar) / ±3% (Prec. alta) |
| Posición de instalación | Horizontales/Verticales |
| Acabado de la carcasa | Galvanizado en caliente / Epoxi |
| Temperatura de funcionamiento. | -20°C a +80°C (ambiente) |
| Material de la bobina del resorte | 60Si2Mn/50CrVA |
| Rango de ajuste de carga | ±10% (Ajuste de campo) |
Los sistemas de tuberías de las centrales térmicas tienen requisitos extremadamente altos en cuanto a la fiabilidad de las piezas de soporte. Al diseñar el soporte de resorte constante de una central térmica, hemos tenido plenamente en cuenta los puntos débiles prácticos de ingeniería:
Eliminación de tensión adicional: dentro del rango de carga-desplazamiento especificado, el momento del resorte y el momento de carga siempre mantienen el equilibrio dinámico, evitando la deformación de la tubería o fugas en las juntas causadas por la expansión térmica y la contracción en frío.
Ajuste preciso en estado frío: el fabricante realiza un ajuste de precompresión estrictamente de acuerdo con la carga de instalación proporcionada por los usuarios y fija la placa indicadora en la posición teórica de trabajo en estado frío a través de bloques de posicionamiento, asegurando que el resorte esté temporalmente en un estado rígido durante la instalación en el sitio y evitando tensiones accidentales durante la construcción.
Monitoreo intuitivo de operación y mantenimiento: el diseño de la placa indicadora de desplazamiento externo permite al personal de operación y mantenimiento verificar intuitivamente si el desplazamiento del soporte del resorte bajo carga de trabajo es consistente con el diseño después de que la tubería se pone en operación normal, lo que facilita el mantenimiento preventivo.
Como componentes clave de soporte de carga de infraestructura a gran escala, los productos siguen estrictas especificaciones para la entrega en fábrica y la instalación en el sitio:
Mecanismo de bloqueo de fábrica: Para evitar daños durante el transporte y la instalación, cada unidad está equipada con bloques de posicionamiento superior e inferior antes de la entrega, bloqueando el resorte en la posición de carga de instalación.
Verificación previa a la puesta en servicio: una vez completadas la limpieza de la tubería y las pruebas hidrostáticas, se deben retirar los bloques de posicionamiento antes de ponerlos en uso.
Diseño anti-atascos: Apuntando al problema de la placa indicadora torcida y atascada causada por la pendiente en la sección del resorte, hemos optimizado el proceso de fabricación y enfatizamos que se debe garantizar un plano horizontal durante la instalación para evitar fallas en la tensión de trabajo del resorte debido a ángulos inclinados.
Amplia experiencia en proyectos de energía térmica: los productos se utilizan ampliamente en tuberías de vapor y agua y sistemas de suspensión de equipos de calderas de centrales térmicas nacionales y extranjeras, y han resistido las pruebas de múltiples ciclos de arranque y parada de unidades.
Soporte de ingeniería personalizado: brindamos servicios técnicos de proceso completo, desde el cálculo de la tensión de la tubería, la selección y combinación de tipos hasta la guía de instalación en el sitio, asegurando que cada soporte coincida con precisión con las condiciones de trabajo.
Entrega estable de la cadena de suministro: Confiando en líneas de producción automatizadas y equipos de prueba completos en nuestra base de Jiangsu, garantizamos la entrega puntual y de alta calidad de materiales para proyectos de energía térmica de grandes lotes.
Soporte de ciclo de vida completo: Establecemos archivos de proyecto exclusivos y brindamos evaluación de condición y orientación de reemplazo durante el mantenimiento de parada, reduciendo los riesgos de operación y mantenimiento de las plantas de energía.
Yangzhou Tianshun Pipeline Technology Co., Ltd. se compromete a brindar una garantía de soporte de tubería estable y confiable para las empresas globales de energía térmica con un soporte de resorte constante para plantas de energía térmica de alto nivel.
