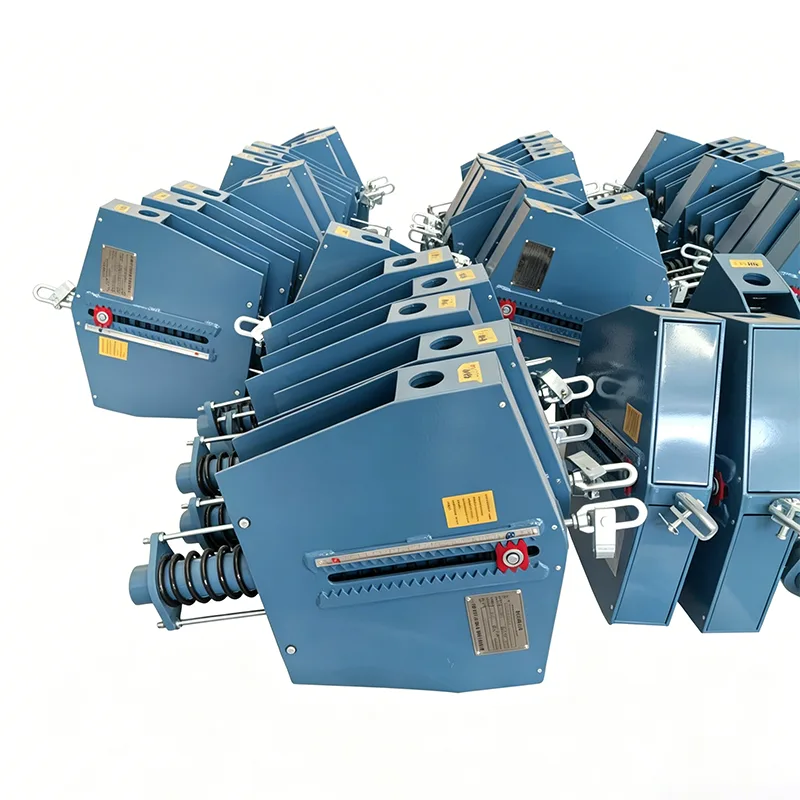

Colgador de resorte constante de servicio pesado

Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada en 2012, es una empresa industrial y comercial integrada que se centra en I+D y fabricación de productos de soporte para tuberías. Durante los últimos 14 años, hemos atendido proyectos de energía, petroquímicos y energéticos en más de 40 países alrededor del mundo, y nos hemos ganado la confianza a largo plazo de los clientes con una calidad de producto estable. El colgador de resorte constante de servicio pesado es nuestro producto estrella desarrollado para condiciones de trabajo con cargas grandes y altos requisitos. Se ha fortalecido sistemáticamente en materiales, estructura y tecnología para brindar una garantía confiable para la operación segura de tuberías en condiciones de trabajo extremas.

¿Qué son las condiciones de trabajo pesadas? Por qué se necesitan perchas especiales

En grandes proyectos industriales, existe un tipo especial de sistema de tuberías:

▶  Tuberías de paredes gruesas y de gran diámetro: por encima de DN600, espesor de pared superior a 20 mm

▶  Sistemas de tuberías pesados: carga por punto de elevación superior a 200 kN, algunas superior a 500 kN

▶  Tuberías principales de alta temperatura y alta presión: vapor principal de centrales eléctricas, tuberías de proceso de alta temperatura de unidades de refinación

▶  Tuberías de gran luz: tramos de tubería de gran luz en galerías de tuberías con grandes cargas concentradas

Si se utilizan soportes ordinarios de fuerza constante para estas tuberías de servicio pesado, es muy probable que ocurran los siguientes problemas:

▶  Deformación y agrietamiento de la carcasa: la carga excede el límite de soporte estructural

▶  Rigidez del resorte insuficiente: compresión excesiva, pérdida de las características de fuerza constante

▶  Fallo por cizallamiento del pasador: resistencia insuficiente de las piezas de conexión

▶  Deformación por tracción de la varilla de suspensión: varilla de diámetro pequeño, extensión de sobrecarga

El soporte de resorte constante de servicio pesado es un producto reforzado especialmente desarrollado para tales condiciones de trabajo, con refuerzo sistemático en todas las dimensiones de materiales, estructura y tecnología.

Casos y lecciones de fallas de servicio pesado

Según las estadísticas de la industria, las condiciones de trabajo pesadas representan más del 60% de los accidentes por fallas en el soporte de tuberías:

Caso 1: Tubería principal de vapor de una central eléctrica

Problema: Se adoptó un soporte ordinario de fuerza constante, carga por punto de elevación 280 kN Consecuencia: La placa lateral del armazón se agrietó después de 3 años de operación, la tubería se hundió 120 mm Pérdida: 15 días de parada por mantenimiento, pérdida directa de más de 10 millones de RMB

Caso 2: Tubería de alta temperatura de una unidad de refinación

Problema: El diámetro del pasador del soporte era demasiado pequeño, la resistencia disminuía a altas temperaturas. Consecuencia: Fractura por corte del pasador, caída de la tubería, lo que provoca una fuga del medio. Lección: La resistencia de los soportes de alta resistencia debe calcularse por separado de acuerdo con las condiciones de trabajo reales.

Caso 3: Tubería de caja fría de una terminal de GNL

Problema: Fragilización del material a baja temperatura, carcasa ordinaria de Q235 agrietada Consecuencia: Desplazamiento de la tubería fuera de control, fuga en la brida de la interfaz de la caja fría Mejora: Los soportes de alta resistencia adoptan materiales resistentes a bajas temperaturas

En 14 años de experiencia en la industria, Yangzhou Tianshun Pipeline Technology ha manejado muchos proyectos similares de transformación de fallas de soporte de servicio pesado y comprende profundamente las particularidades y los riesgos de las condiciones de trabajo de servicio pesado.

Especificaciones técnicas del producto

Análisis de 7 diseños reforzados de alta resistencia

Sistema estructural de alta resistencia

Shell adopta acero Q345B de baja aleación y alta resistencia, el límite elástico aumentó en un 40%

El espesor de la placa lateral aumentó en un 50 %, corte de la placa completa sin empalmes de soldadura

Diseño de placa de refuerzo inferior para dispersar la tensión concentrada

Conexión de gran diámetro y alta resistencia

El pasador adopta acero estructural de aleación 40Cr, templado y revenido, su resistencia aumentó en un 80%

Diámetro del pasador diseñado con un factor de seguridad de carga máxima 5 veces mayor

Se adoptó un casquillo autolubricante para reducir la fricción y mejorar la constancia.

Tecnología paralela de múltiples resortes

2-4 juegos de resortes en paralelo para cargas grandes, carga de resorte única controlada dentro de un rango razonable

Diseño de compresión síncrona del grupo de resortes para evitar cargas excéntricas.

Cada resorte se prueba por separado, con una desviación coincidente ≤2%

Mecanismo de palanca reforzado

Sección transversal del brazo de palanca ampliada, módulo de flexión aumentado en un 100%

Placa de revestimiento engrosada en el punto de apoyo para evitar el aplastamiento local

Superficie de leva templada con alta frecuencia, dureza superior a HRC45, vida útil de resistencia al desgaste aumentada 3 veces

Control de fabricación de alta precisión

Posiciones de los orificios clave procesadas por CNC, precisión de posición ±0,1 mm

Error de relación de momento de palanca controlado dentro de ±1%

Compresión del resorte ajustada con precisión, desviación de carga en frío ≤3%

Control de calidad de soldadura perfecto

Las principales soldaduras de carga adoptan un proceso de soldadura de penetración total.

Pruebas 100 % ultrasónicas, que cumplen con los requisitos JB/T 4730 Grado II

Tratamiento de alivio de tensión post-soldadura para eliminar la tensión residual de la soldadura.

Protección de seguridad múltiple

Límites mecánicos superior e inferior establecidos para evitar daños por carrera excesiva

Dispositivo de protección de sobrecarga, que activa una advertencia bajo carga anormal

Dispositivo de bloqueo de desplazamiento para proteger los resortes durante la instalación y el transporte.

Comparación de rendimiento de carga-desplazamiento

Los siguientes son datos medidos (carga de 300 kN, condición de trabajo de desplazamiento de 200 mm):

La desviación de carga de carrera completa del soporte de resorte constante de servicio pesado se controla dentro de ±4%, mucho mejor que los requisitos estándar nacionales, protegiendo efectivamente la seguridad de tuberías y equipos.

Nuestro sistema de verificación de productos de servicio pesado

Cada colgador de resorte constante de servicio pesado debe completar la siguiente verificación antes de la entrega:

Inspección de material entrante

Verificación del certificado de materiales de placas de acero y barras redondas.

Reinspección de dureza y composición del acero para resortes.

Verificación de compatibilidad del material de soldadura

Inspección del proceso de producción.

Inspección CMM de dimensiones de mecanizado CNC.

Pruebas UT de soldadura

Prueba de curva carga-desplazamiento del grupo de resortes

Prueba completa de fábrica de la máquina.

Prueba de carga de carrera completa al 100%, registrando datos de 20 puntos de medición

Cálculo de constancia, retrabajo para productos no calificados.

Prueba de funcionamiento del dispositivo de bloqueo y del dispositivo de límite

Calibración del indicador de desplazamiento.

Documentos de fábrica

Documentos de certificación de calidad de materiales.

Informe de inspección de soldadura

Informe de prueba de primavera

Curva de prueba completa de carga-desplazamiento de la máquina

Certificado de calificación del producto y manual de instalación.

Escenarios típicos de aplicaciones de servicio pesado

Entrega de proyectos y servicio

Proceso de servicio exclusivo para proyectos de servicio pesado

1.Atraque técnico: ingenieros profesionales se acoplan con analistas de tensión de tuberías para confirmar los requisitos de carga, desplazamiento y espacio.

2.Diseño de esquemas: proporcione esquemas de diseño personalizados para restricciones de espacio especiales

3.Confirmación del dibujo: proporcione dibujos de ensamblaje detallados y tablas de carga, firmados y confirmados por ambas partes.

4.Seguimiento de la producción: proporcione fotografías semanales del progreso de la producción para proyectos importantes.

5.Aceptación de fábrica: se puede invitar a clientes o terceros a presenciar pruebas en la fábrica.

6.Servicio in situ: proporcione orientación sobre la instalación y soporte técnico in situ si es necesario

7.Seguimiento de la operación: visita de regreso 6 meses después de la puesta en servicio para comprender el estado de la operación

Desempeño y Compromiso

▶  Se entregaron más de 500 juegos de soportes de fuerza constante de alta resistencia, carga máxima de una sola unidad de 800 kN

▶  Todos los productos de alta resistencia ofrecen una garantía de calidad de 3 años.

▶  Proporcionar soluciones a cualquier problema de calidad durante la operación dentro de las 48 horas

▶  Consulta técnica de por vida y suministro de repuestos

Heavy Duty Constant Spring Hanger es una garantía confiable para el funcionamiento seguro de sistemas de tuberías de servicio pesado. Con 14 años de experiencia, entendemos profundamente que las condiciones de trabajo exigentes no permiten errores. Cada producto ha sido sometido a pruebas estrictas para garantizar un funcionamiento estable en condiciones de trabajo extremas.
