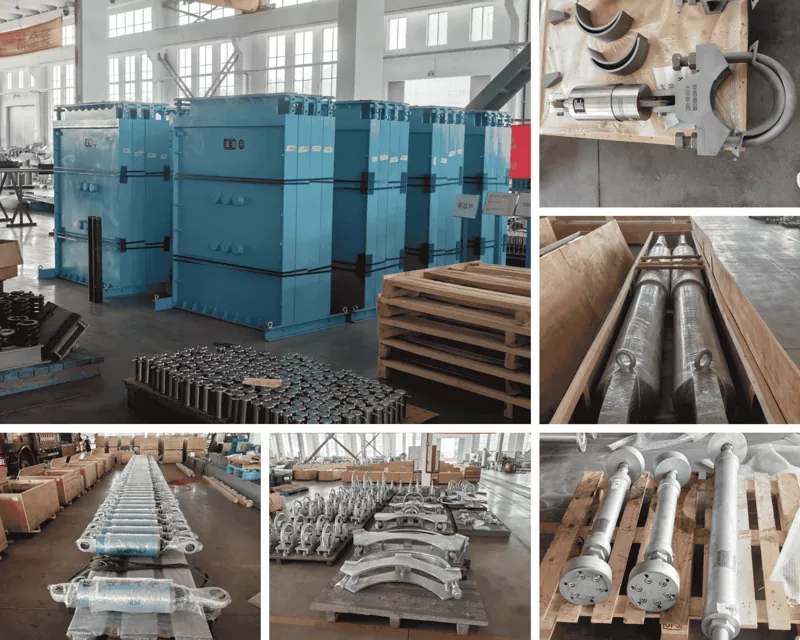

Yangzhou Tianshun diseña y fabrica puntales estabilizadores para aplicaciones de generación de energía, petroquímica, HVAC, construcción naval y nuclear. Desde 2012, nuestra fábrica en Jiangsu, China (35.000 m² con más de 100 empleados calificados) ha suministrado dispositivos de retención de tuberías a proyectos en más de 45 países. Cada puntal estabilizador se construye bajo un sistema de calidad certificado ISO 9001:2015 y se envía con la documentación de prueba y material necesaria.

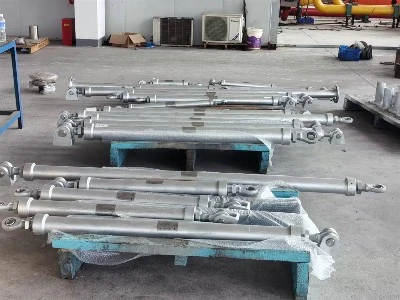

Un puntal oscilante limita el movimiento lateral de una tubería sin restringir la expansión térmica en la dirección axial. En funcionamiento normal, acepta un desplazamiento térmico lento a lo largo del recorrido de la tubería. Cuando aparece una fuerza lateral (por el viento, la aceleración sísmica, el golpe de ariete, la vibración de un equipo giratorio o el movimiento de las olas en una plataforma marina), el puntal actúa como un miembro rígido, manteniendo la tubería en posición y transmitiendo la carga a la estructura del edificio o al bastidor de acero. Esto protege las soldaduras de tuberías, bridas y equipos conectados contra daños por fatiga e impactos.
Debido a que el puntal se puede colocar en cualquier ángulo, funciona en instalaciones verticales, horizontales e inclinadas. La capacidad de ajuste de su longitud permite al equipo de obra ajustarlo al espacio construido entre la conexión de la tubería y el punto de anclaje estructural, absorbiendo tolerancias que los dibujos no siempre pueden predecir.
El tubo de puntal, los accesorios de los extremos y los herrajes se fabrican con acero al carbono o acero de baja aleación seleccionado para la carga y temperatura especificadas. Cada lote está acompañado de certificados de materiales estándar que confirman las propiedades mecánicas y la composición química. Para ambientes corrosivos o marinos, hay disponibles grados de acero inoxidable.
Un mecanismo de ajuste telescópico o roscado permite ajustar el puntal a la longitud exacta instalada en el sitio. Las opciones típicas de recorrido de ajuste son ±25 mm, ±50 mm y ±100 mm. Esta capacidad de ajuste significa que el puntal se puede instalar sin cortar ni soldar y compensa pequeñas desalineaciones entre la zapata de tubería y la estructura.
Para adaptarse a diferentes disposiciones de conexión de tuberías y de interfaz estructural, el puntal se puede suministrar con rótulas, extremos de horquilla o conexiones de varilla roscada. Las rótulas permiten la rotación angular y evitan que se introduzcan momentos de flexión en el tubo del puntal. Los extremos tipo horquilla proporcionan una conexión con pasador simple para instalaciones sencillas. Suministramos el tipo de extremo que coincide con el detalle estándar del proyecto.
El tratamiento superficial estándar es el galvanizado en caliente, que proporciona una cobertura uniforme dentro y fuera del tubo. Para una protección mejorada, ofrecemos recubrimientos epóxicos de alto espesor, sistemas de epóxico adherido por fusión (FBE) y polietileno de tres capas (3PE). La elección del revestimiento se acuerda en función de las condiciones atmosféricas del sitio y la temperatura de funcionamiento.
Los puntales estabilizadores están diseñados y fabricados de acuerdo con ASME B31.1 y B31.3 para tuberías de proceso y energía, MSS SP-58 para soportes de tuberías y estándares GB/T. Cuando la especificación del proyecto requiere códigos alternativos, revisamos la compatibilidad técnica y suministramos el estándar aplicable.
| Parámetro | Gama típica y opciones. |
|---|---|
| Tamaño de tubería aplicable | DN50 – DN1200 |
| Capacidad de carga | 0,5 kN a 480 kN |
| Viaje de ajuste | ±25 mm, ±50 mm, ±100 mm |
| Temperatura de funcionamiento | -40 °C a +550 °C |
| Orientación de instalación | Vertical, horizontal, inclinada |
| Material del cuerpo | Acero al carbono, acero de baja aleación, acero inoxidable. |
| Conexiones finales | Rótula, horquilla, varilla roscada |
| Protección de superficies | Galvanizado en caliente, epoxi, FBE, 3PE |
| Normas aplicables | ASME B31.1/B31.3, MSS SP-58, GB/T |
Las capacidades de carga superiores a 480 kN y los recorridos no estándar se manejan como pedidos personalizados. Nuestro equipo de ingeniería verifica el diseño para el caso de carga determinado y proporciona planos de aprobación antes de la fabricación.
Para satisfacer las demandas específicas de instalación y rendimiento, se pueden incluir los siguientes accesorios:
Restricciones dinámicas que agregan una función de bloqueo sensible a la velocidad para cargas de impulso ocasionales
Aisladores de vibración de resorte combinados con el puntal para amortiguar la vibración de alta frecuencia en tuberías de diámetro pequeño
Varillas de conexión rígidas para aplicaciones donde no se requiere ajuste de longitud y se prefiere una barra de acoplamiento simple
Recubrimientos anticorrosión mejorados, como FBE y 3PE, para servicios enterrados o submarinos.
Estos accesorios están integrados en fábrica y el conjunto completo se prueba como una sola unidad antes del envío.
Cada puntal oscilante se verifica dimensionalmente y, cuando corresponde, se prueba la carga para confirmar la capacidad especificada. Para aplicaciones dinámicas o sísmicas, proporcionamos certificados de prueba y trazabilidad del material hasta el número de calor. Las soldaduras son examinadas por personal calificado mediante pruebas visuales y, cuando sea necesario, pruebas penetrantes.
Nuestros procedimientos certificados ISO 9001 controlan todo el proceso, desde la recepción de la inspección del acero y los materiales de revestimiento hasta el montaje final y el embalaje. Más del 70 % de nuestros pedidos provienen de clientes habituales que confían en el rendimiento de nuestras restricciones de tuberías, proyecto tras proyecto.
Las líneas principales de vapor y agua de alimentación en plantas térmicas y nucleares dependen de puntales oscilantes para restringir el movimiento lateral durante golpes de vapor y eventos sísmicos sin restringir el crecimiento térmico axial.
Los soportes de tuberías en las unidades de proceso están equipados con puntales oscilantes para limitar el balanceo causado por el viento, las explosiones y la vibración del flujo bifásico. La longitud ajustable los hace prácticos para su instalación en racks congestionados existentes.
Los elevadores de agua enfriada, las líneas de agua del condensador y las chimeneas de plomería en edificios altos utilizan puntales oscilantes para controlar el movimiento lateral inducido por los ciclos térmicos y la oscilación del edificio. El acabado galvanizado se adapta a lugares expuestos en interiores y exteriores.
Las tuberías de los buques y plataformas marinas se enfrentan al movimiento constante de las olas y la maquinaria. Los puntales oscilantes con cuerpos de acero inoxidable y revestimientos altamente corrosivos mantienen la alineación y protegen las uniones de tuberías contra la fatiga en estos ambientes agresivos.
Los sistemas de tuberías relacionados con la seguridad emplean puntales oscilantes diseñados según el código nuclear específico del proyecto, con paquetes completos de material y documentación de prueba.
Un puntal rígido bloquea todo movimiento, incluida la expansión térmica, que puede sobrecargar la tubería. Un amortiguador hidráulico permite un movimiento térmico lento y se bloquea sólo bajo un movimiento dinámico rápido. Un puntal oscilante proporciona una restricción lateral rígida en un plano al tiempo que permite el desplazamiento térmico axial, lo que lo hace adecuado para aplicaciones donde se conoce la dirección del crecimiento térmico y la carga lateral es predecible.
Los puntales estándar de acero al carbono con acabado galvanizado en caliente pueden funcionar hasta aproximadamente 350 °C. Para temperaturas más altas, de hasta 550 °C, utilizamos acero aleado y revestimientos para altas temperaturas o dejamos la carrocería sin revestimiento. Los componentes de conexión de los extremos también se seleccionan para adaptarse a la temperatura elevada. Recomendamos compartir la temperatura real de la superficie de la tubería durante la consulta para elegir el material correcto.
Sí. El puntal se puede montar vertical, horizontal o en ángulo. Las conexiones de los extremos de la rótula se adaptan a la desalineación angular y la longitud ajustable acepta las tolerancias del sitio en cualquier orientación. El único requisito es que la estructura en ambos extremos pueda soportar la carga especificada.
Suministramos regularmente amortiguadores con cargas superiores a 480 kN, recorridos de ajuste no estándar y accesorios finales especiales. Los pedidos personalizados se manejan con planos de aprobación y cálculos de diseño proporcionados antes de que comience la fabricación.
Cada pedido incluye certificados de pruebas de materiales, informes dimensionales, conformidad con el tratamiento de superficies y, cuando sea necesario, registros de pruebas funcionales. Para aplicaciones nucleares o críticas para la seguridad, proporcionamos documentación completa de trazabilidad y cumplimiento como se especifica en la orden de compra.
Los puntales estabilizadores estándar con especificaciones comunes se pueden fabricar en cuatro a cinco semanas. Cargas más grandes, aceros aleados y revestimientos especiales pueden ampliar el cronograma. Confirmamos la fecha de entrega exacta en el momento de la cotización y mantenemos una planificación de producción transparente en todo momento.
Cuando se comunica con nosotros acerca de un requisito de puntal oscilante, un gerente de cuentas dedicado con conocimientos de ingeniería de productos le responde dentro de las 24 horas. Nuestro equipo revisa sus datos de carga, temperatura de funcionamiento, tamaño de tubería y preferencia de conexión final para proponer una configuración que se ajuste tanto al diseño como al sitio. Longitudes personalizadas, recubrimientos especiales y paquetes de documentación son parte de nuestro suministro diario, no excepciones.
Después de la entrega, permanecemos disponibles para brindar asesoramiento sobre la instalación y soporte posterior a la instalación. La confianza a largo plazo de nuestros clientes, reflejada en una repetición de negocios superior al 70%, confirma que nuestros puntales oscilantes funcionan como se espera a lo largo de años de servicio.
