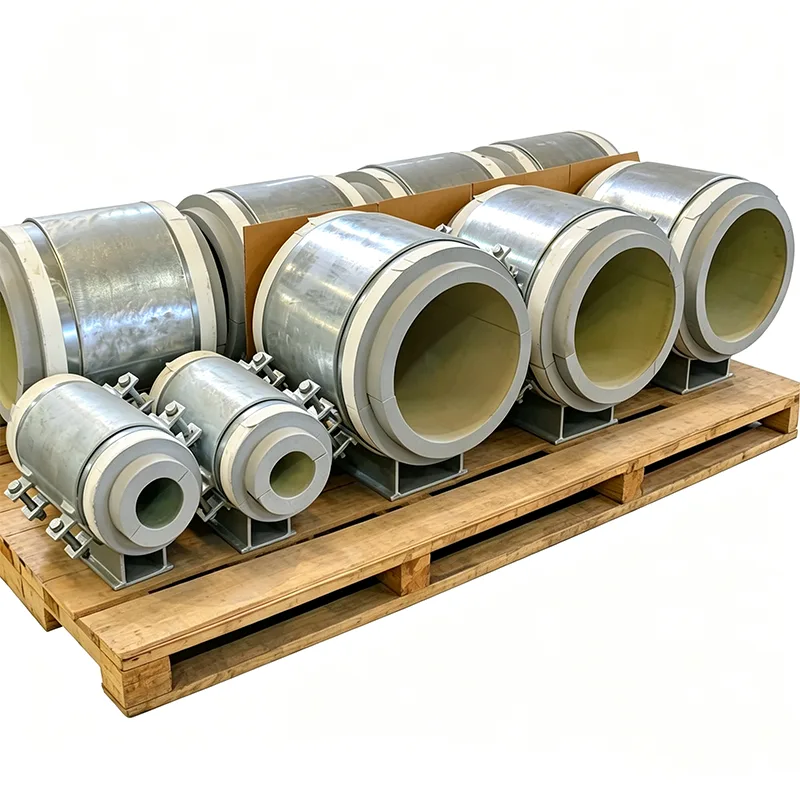

Soporte de tubería para servicio criogénico

En los sistemas de tuberías criogénicas, incluso un pequeño paso en falso en el diseño del soporte puede provocar fracturas frágiles, ganancia excesiva de calor o cargas peligrosas en los equipos conectados. En Yangzhou Tianshun, hemos estado diseñando soportes de tuberías para trenes de licuefacción de GNL, terminales de almacenamiento de etileno y unidades de separación de aire desde 2012. Entendemos que un soporte en este servicio no es solo una pieza de acero: es un conjunto cuidadosamente calculado que debe soportar la contracción en frío, mantener la integridad del aislamiento y permanecer estructuralmente sólido durante décadas.

Selección de materiales que prioriza la seguridad

Todos nuestros soportes de tuberías para servicio criogénico están fabricados con materiales que conservan la dureza a las temperaturas de funcionamiento más bajas. Para la ruta de carga metálica, normalmente utilizamos pernos ASTM A320 L7, acero inoxidable 304L o 316L para los cuerpos de las abrazaderas y acero al carbono de baja temperatura (A350 LF2) cuando las condiciones de diseño lo permiten. Cada calor del material se somete a pruebas de impacto a la temperatura mínima de diseño: los valores Charpy V-notch se proporcionan como estándar en su paquete de documentación, no solo a pedido.

Diseñado para contracción en frío y variación de carga

Cuando una tubería de GNL de 30 metros se enfría desde la temperatura ambiente hasta -162 °C, puede contraerse más de 50 mm. Nuestros conjuntos de soporte están configurados para permitir este movimiento sin inducir tensiones secundarias. Ofrecemos:

Placas deslizantes criogénicas con superficies de almohadilla impregnadas de PTFE o grafito, unidas a un bloque aislante de carga que evita la transferencia de frío al acero de soporte.

Zapatas frías preestablecidas que compensan la contracción térmica, eliminando las conjeturas durante la instalación.

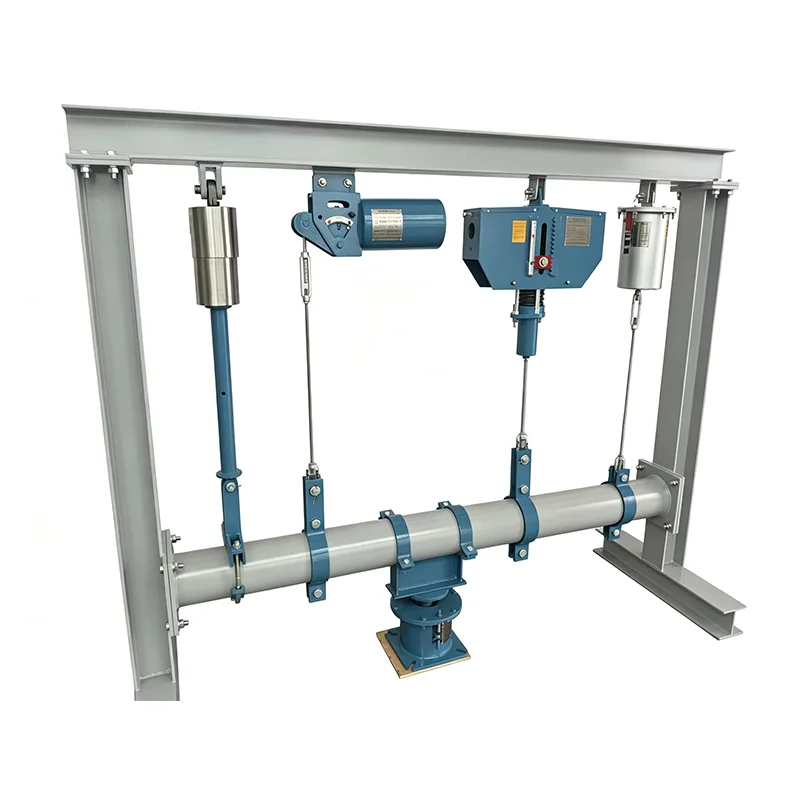

Soportes de resorte constantes ajustados para mantener una variación de carga cercana a cero en todo el rango de movimiento en frío, evitando sobrecargas de boquillas en bombas y compresores criogénicos.

Integración de aislamiento que evita el hielo y la condensación

Una barrera de vapor agrietada o un punto frío en un soporte puede provocar la formación de hielo, CUI (corrosión bajo aislamiento) y pérdida de energía. Nuestros soportes están diseñados para integrarse tanto con sistemas de aislamiento PIR (poliisocianurato) como con vidrio celular. La sección de aislamiento que soporta carga está completamente encapsulada entre la zapata de la tubería y el soporte estructural, con una trayectoria continua de barrera de vapor. También podemos precortar el aislamiento secundario para que coincida con el espesor y los detalles del revestimiento del contratista de tuberías.

Pruebas y documentación para una trazabilidad total

Realizamos pruebas de carga internas en condiciones ambientales y de frío simuladas para ensamblajes críticos. Una orden de soporte criogénico estándar de Tianshun incluye:

Certificados de materiales EN 10204 Tipo 3.1 con registros de impacto a baja temperatura.

Informes de verificación dimensional de espesor de aislamiento y compensación de zapata.

Registros de calificación de procedimientos de soldadura (WPAR) cuando se trate de soldadura.

Pruebas opcionales de testigos de terceros realizadas por TÜV, BV o SGS.

Aplicaciones

Terminales receptoras de GNL y plantas de reducción de picos

Almacenamiento y manipulación de etileno, propileno y amoníaco líquido.

Instalaciones de gases industriales (LOX, LIN, LAR)

Galerías de tuberías criogénicas y áreas de contención secundaria de tanques.

Cajas frías en separación de aire y procesamiento de hidrocarburos.

Nuestros soportes criogénicos están en servicio hoy en proyectos en Medio Oriente, Sudeste Asiático y América del Norte, operando de manera confiable en algunas de las condiciones térmicas más exigentes.

¿Por qué Tianshun?

Somos un fabricante especializado, no un distribuidor general. Nuestro equipo de ingeniería puede tomar los isométricos de tensión de sus tuberías, identificar cada ubicación de soporte frío y proponer un ensamblaje optimizado que reduzca tanto el costo del material como el tiempo de instalación sin comprometer el rendimiento del aislamiento. Más del 70 % de nuestro negocio proviene de pedidos repetidos, un resultado directo de ofrecer una calidad predecible en cada envío.

Preguntas frecuentes

P: ¿Cuál es la temperatura más baja que pueden soportar sus soportes criogénicos?

R: Hasta -196°C (temperatura del nitrógeno líquido). Para servicio de helio líquido, comuníquese con nuestro equipo de ingeniería.

P: ¿Pueden igualar nuestra zapata de tubería y los detalles de aislamiento existentes?

R: Sí. Regularmente producimos según planos específicos del cliente, incluidas alturas de calzado, estilos de sujeción y espesores de aislamiento no estándar.

P: ¿Proporcionan el material aislante como parte del soporte?

R: Sí, suministramos el aislamiento de carga (PIR, espuma de vidrio o madera) completamente adherido a la zapata de la tubería. El revestimiento y el aislamiento secundario circundante generalmente se aplican en el sitio, pero podemos proporcionar kits de aislamiento prefabricados.

P: ¿Cómo se previene el agrietamiento del aislamiento bajo cargas frías cíclicas?

R: El bloque de carga está diseñado con una resistencia a la compresión muy superior a la presión de soporte máxima calculada. También escalonamos juntas en aislamientos multicapa y utilizamos sistemas adhesivos flexibles que se adaptan al movimiento diferencial.

P: ¿Qué estándares cumplen sus soportes criogénicos?

R: Nuestros diseños siguen MSS SP-58, ASME B31.3 Capítulo VI (para GNL), EN 13480 y las últimas pautas de GIIGNL. Se puede proporcionar el marcado CE bajo PED cuando corresponda.

P: ¿Pueden manejar tiempos de entrega cortos para repuestos de emergencia?

R: Sí. Mantenemos un stock de placas deslizantes criogénicas y kits de pernos comunes. Para conjuntos completamente fabricados, es posible la fabricación exprés en 7-10 días.
