Cuando un soporte de tubería tiene que permanecer en una planta costera cargada de sal, soportar lavados químicos agresivos o permanecer sin mantenimiento durante décadas dentro de una línea de procesamiento estéril, la elección del material lo es todo. En Yangzhou Tianshun, hemos estado diseñando y entregando sistemas de soporte para tuberías desde 2012, y nuestros soportes para tuberías con soporte de acero inoxidable están diseñados exactamente para esas situaciones, en las que el acero al carbono estándar simplemente no resiste.

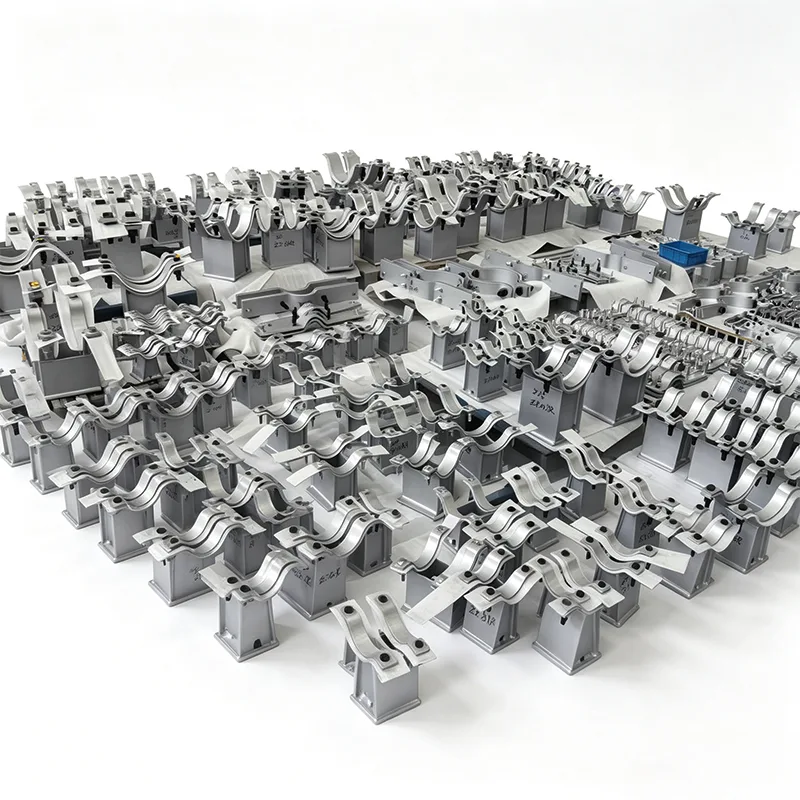

Cada soporte de montura de montante de acero inoxidable que enviamos refleja 14 años de comentarios directos de contratistas EPC, ingenieros de mantenimiento y propietarios de proyectos en más de 45 países. Hemos aprendido qué funciona, qué falla temprano y cómo diseñar puntos de falla comunes mucho antes de que un soporte toque su tubería.
Mecanizamos cuerpos de silla de montar y componentes de montantes a partir de placas y barras de acero inoxidable sólido 304 (UNS S30400) o 316L (UNS S31603), no equivalentes fundidos. Cada lote de material llega con un certificado de prueba de fábrica EN 10204 3.1 y mantenemos una trazabilidad total desde la recepción de la materia prima hasta la inspección final. Para proyectos que requieren una mayor resistencia a las picaduras, se encuentran disponibles a pedido grados dúplex 2205 o superausteníticos.
El radio de la silla está mecanizado con precisión para que coincida con el diámetro exterior real de su tubería, generalmente desde 1" NB hasta 48" NB y más. Esto elimina la carga puntual que puede ocurrir con los soportes genéricos en forma de V. En líneas directas, a menudo ampliamos el ancho del soporte e incorporamos placas deslizantes de PTFE o grafito de baja fricción directamente en el diseño, de modo que el soporte funcione con el movimiento térmico de su tubería, no en contra de él.
El montante en sí, el poste vertical que une el sillín al acero estructural, está disponible en configuraciones de altura fija o ajustable. Los montantes fijos suelen ser una fabricación soldada única de canal, viga en H o tubería de acero inoxidable, con una soldadura de penetración total en la base de la silla. Los diseños ajustables incorporan un vástago roscado y una disposición de tuerca de bloqueo, lo que permite un ajuste de elevación preciso durante la alineación en caliente sin cortar ni volver a soldar.
Todas las soldaduras de carga son realizadas por soldadores certificados según procedimientos calificados según ASME Sección IX, con mapas de soldadura y NDE (PT o RT) disponibles según sea necesario. El acabado de la superficie después de la soldadura es estándar decapado y pasivado para restaurar la resistencia total a la corrosión.
No asumimos simplemente que "el acero inoxidable es fuerte". Nuestros ingenieros internos verifican cada conjunto de montantes para detectar la combinación de peso muerto vertical, empuje de expansión térmica, cargas ocasionales de viento o sísmicas y cualquier elevación que pueda ocurrir en los cambios de dirección. Si su proyecto tiene códigos de diseño específicos (ASME B31.1, B31.3, EN 13480, etc.), podemos proporcionarle el análisis de tensiones y los datos de carga correspondientes. Hemos enviado soportes diseñados para cargas verticales desde unos pocos cientos de Newtons hasta más de 300 kN.
A lo largo de los años, nuestros soportes para tubos de montura de montante de acero inoxidable han llegado a lugares donde el fallo no es una opción:
Terminales de regasificación de GNL: sillas de 316L en ambientes marinos al aire libre con niebla salina continua.
Bucles WFI (agua para inyección) farmacéuticos: acero inoxidable 304 con paquetes de documentación completos y opciones de acabado electropulido.
Plantas de bebidas y aceites comestibles: soportes diseñados con perfiles higiénicos, grietas mínimas y materiales de junta que cumplen con las normas de la FDA cuando sea necesario.
Procesamiento químico y almacenamiento cáustico: grados especialmente seleccionados para resistencia al agrietamiento por corrosión bajo tensión por cloruro.
Parte superior de plataformas marinas: montantes ajustables que permiten la realineación después del asentamiento estructural, todo en 316L con inspección completa de terceros.
Cada conjunto de montura de montante pasa por nuestro laboratorio de pruebas interno antes de su lanzamiento:
Verificación dimensional frente a planos de fabricación acordados.
PMI (identificación positiva de materiales) para confirmación de calidad en piezas de acero inoxidable
Tinte penetrante o inspección radiográfica en soldaduras críticas (según especificación del cliente)
Pruebas de carga a pedido para diseños nuevos o muy personalizados
Nuestra fábrica cuenta con la certificación ISO 9001:2015 y estamos acostumbrados a trabajar con inspectores externos de SGS, Bureau Veritas, TÜV y representantes del cliente durante la producción y la inspección final.
Muy pocos proyectos necesitan una montura de montante de acero inoxidable “de catálogo”. La mayoría requiere ajustes: diferentes dimensiones de la placa base, patrones de orificios para pernos específicos, altura extendida para limpiar el aislamiento, un ángulo de envoltura de sillín particular, guías integradas o abrazaderas de sujeción. Está bien. Hemos construido nuestro flujo de trabajo de producción en torno a pedidos de lotes pequeños y diseñados a medida. Envíenos su hoja de datos de tubería, su elevación de acero estructural o un boceto simple, y nuestros ingenieros le devolverán un dibujo de propuesta dentro de 2 a 3 días hábiles.
Para proyectos con requisitos repetitivos de bastidores de tuberías, podemos diseñar previamente un programa de soporte completo, identificar oportunidades de optimización y reducir el costo total de instalación sin comprometer el cumplimiento del código.
La mayoría de nuestros pedidos de soportes para tuberías de acero inoxidable provienen de clientes que ya instalaron soportes de acero al carbono y regresaron específicamente para la actualización de acero inoxidable. Cuando tiene una especificación de tubería que exige que “todos los componentes de soporte externos y húmedos sean resistentes a la corrosión”, entendemos que eso significa que el soporte del montante es parte del sistema, no una idea de último momento. Lo construimos de esa manera, lo inspeccionamos de esa manera y lo documentamos de esa manera.
Comuníquese con nuestro equipo de ingeniería al [correo electrónico/teléfono] con el tamaño de su tubería, la altura requerida y las condiciones de carga. Por lo general, tendrá una propuesta completa en menos de 24 horas para solicitudes estándar. También nos complace organizar una visita a la fábrica en Yangzhou; ver cómo las silletas de acero inoxidable pasan desde la placa hasta el ensamblaje final es la mejor manera de comprender la diferencia que marca el control real de la fabricación.
1. ¿Qué grados de acero inoxidable ofrecen para los soportes de los montantes y cómo sé que realmente estoy comprando 316L?
Nuestro stock estándar incluye placa y barra 304 (UNS S30400) y 316L (UNS S31603). Para ambientes con mucho cloruro o en alta mar, recomendamos encarecidamente el 316L debido a su contenido de molibdeno, que mejora en gran medida la resistencia a las picaduras. Cada lote de material que recibimos viene con un certificado de prueba de fábrica EN 10204 3.1 y, antes de comenzar cualquier corte o soldadura, nuestro laboratorio interno realiza PMI (identificación positiva de materiales) utilizando XRF portátil en grados de acero inoxidable. Recibirá una copia de ese informe PMI en su paquete de documentación final: sin conjeturas, sin "créame".
2. ¿Pueden fabricar una montura que se ajuste a un diámetro exterior de tubería o un espesor de aislamiento no estándar?
Sí, esto es una rutina para nosotros. Usted proporciona el diámetro exterior real de la tubería (y el diámetro exterior del aislamiento si la silleta se asienta sobre una tubería aislada) y mecanizamos el radio de la silleta para que coincida con esa dimensión exacta. Esta no es una placa doblada que “parece cercana”: la superficie de contacto está fresada con el radio especificado, generalmente con un ángulo envolvente entre 120° y 180°, dependiendo de los requisitos de carga y restricción lateral. También podemos ampliar la altura de la silla para limpiar el aislamiento y el revestimiento sin necesidad de realizar cortes en el lugar.
3. ¿Proporcionan clasificaciones de carga y cálculos de tensión para conjuntos de montantes personalizados?
Absolutamente. Nuestro equipo de ingeniería realiza periódicamente comprobaciones de carga vertical, empuje horizontal y tensión combinada según ASME B31.1, B31.3 o el código elegido para su proyecto. Presentaremos una hoja de cálculo que muestra la verificación de pandeo de la columna del montante, la tensión de soporte de la placa base, la resistencia de la soldadura y la tensión/corte de los pernos, según corresponda. Si su proyecto requiere una verificación independiente, no tenemos ningún problema en trabajar con su ingeniero externo designado.
4. ¿Qué normas de soldadura e inspección siguen para los soportes de acero inoxidable?
Todas las soldaduras de carga en soportes de montantes de acero inoxidable son realizadas por soldadores calificados siguiendo WPS calificados según ASME Sección IX. La unión típica entre la silla y el montante es una soldadura de ranura de penetración total, lisa en la punta. Dependiendo de sus especificaciones, realizamos tintes penetrantes (PT) o radiografías (RT) en soldaduras críticas. Después de soldar, cada conjunto de acero inoxidable se decapa y pasiva para eliminar el tinte térmico y restaurar la capa pasiva de óxido de cromo. Puede ver la diferencia: una superficie plateada uniforme sin decoloración azul alrededor de la zona de soldadura.
5. ¿Puedo conseguir un montante de altura ajustable? ¿Qué tan preciso es el ajuste de elevación?
Sí, ofrecemos puntales ajustables roscados con una disposición de contratuerca, comúnmente utilizados cuando se necesita un ajuste de elevación preciso durante la alineación en caliente o donde las elevaciones de acero estructural pueden variar. El rango de ajuste típico es de ±25 mm y la rosca fina permite una precisión vertical de 1 a 2 mm. Después del ajuste, la contratuerca se aprieta y se suelda por puntos para evitar el movimiento durante la operación. La trayectoria de carga total es mecánica (cortante de rosca) y dimensionamos el vástago en consecuencia, sin depender de la soldadura por puntos para soportar la carga.
6. ¿Sus soportes de acero inoxidable son adecuados para entornos higiénicos o de lavado (alimentos, farmacia)?
Sí, y hemos entregado muchos lotes para estas aplicaciones. Por requisitos higiénicos, eliminamos las superficies horizontales planas y las grietas siempre que sea posible, y terminamos el ensamblaje con una rugosidad superficial mínima de Ra 0,8 μm (32 μin), o electropulido si se especifica. También utilizamos compuestos antiagarrotamiento que cumplen con la FDA en las roscas y evitamos la contaminación ferrítica manteniendo todas las herramientas y superficies de trabajo dedicadas al acero inoxidable. El paquete de documentación puede incluir informes de rugosidad de la superficie y certificados de limpieza detallados.
7. ¿Qué documentación recibiré con mi pedido?
Un envío estándar incluye:
Informe de inspección dimensional completo que muestra las dimensiones reales frente a las del dibujo.
Certificados de materiales EN 10204 3.1 para todas las piezas inoxidables.
Informe PMI (para verificación de aleación)
Mapa de soldadura e informes NDE (PT/RT según corresponda)
Certificado de decapado y pasivación.
Declaración de conformidad y lista de embalaje con números de calor.
También podemos proporcionar libros de datos compilados según el formato específico de su proyecto. Alrededor del 80 % de nuestros pedidos de soporte de acero inoxidable ahora incluyen al menos un MDR (registro de datos del fabricante) básico.
8. ¿Cuál es un plazo de entrega realista para un lote de soportes de montantes de acero inoxidable personalizados?
Para cantidades de 5 a 50 piezas con dimensiones personalizadas y material 304/316L estándar, nuestro plazo de entrega típico es de 20 a 30 días hábiles desde la aprobación del dibujo. Los pedidos más grandes o aquellos que requieran acero inoxidable dúplex pueden extenderse entre 35 y 45 días. Si se encuentra en un cronograma crítico, podemos discutir la aceleración; a menudo podemos acortar entre 5 y 7 días hábiles reservando material y cambiando turnos, pero siempre seremos transparentes sobre lo que es factible sin comprometer la calidad de la soldadura o los pasos de inspección.
